汽水兩用真空干燥箱(高效節能型)
一、真空干燥箱的型號及參數
干燥箱型號 | FZG-4型 | FZG-8型 | FZG-10型 | FZG-15型 | FZG-20型 | FZG-25型 |
箱內尺寸(mm) | 750×750×1160 | 915×1000×1230 | 915×1460×1230 | 1220×1380×1230 | 1550×1500×1230 | 1550×1500×1470 |
箱外尺寸(mm) | 1050×950×2050 | 1450×1200×2050 | 1450×1660×2050 | 1750×1580×2050 | 2000×1700×2050 | 2000×1700×2300 |
烘盤層數 | 8層 | 8層 | 8層 | 8層 | 8層 | 10層 |
烘盤尺寸(mm) | 460×640×45 | 460×640×45 | 460×640×45 | 460×640×45 | 460×640×45 | 460×640×45 |
烘盤層間距(mm) | 120mm | 120mm | 120mm | 120mm | 120mm | 120mm |
烘盤數量(只) | 8只 | 16只 | 24只 | 32只 | 48只 | 60只 |
蒸氣壓力MPa | 0.2-0.6 | 0.2-0.6 | 0.2-0.6 | 0.2-0.6 | 0.2-0.6 | 0.2-0.6 |
加熱功率(kw) | 6 | 6-12 | 6-12 | 6-12 | 6-12 | 6-18 |
蒸氣耗量(kg/h) | 10 | 15 | 15 | 20 | 25 | 25 |
冷風流量(m3/h) | 180 | 200 | 200 | 200 | 200 | 200 |
風機功率(w/h) | 180 | 250 | 250 | 250 | 250 | 250 |
使用溫度(℃) | 熱水循環加熱:常溫+5-80℃ ; 蒸氣加熱:50―120℃ | |||||
加熱方式(選擇) | 熱水循環加熱或蒸氣加熱兩用 | |||||
箱內真空度(MPa) | 真空度:-0.1MPa(還可設計更高真空度的真空干燥箱) | |||||
參數配置以客戶要求為準 |
二、真空干燥箱的用途:
汽水兩用真空干燥箱被廣泛用于制藥、醫藥、輕工、化工、食品加工、塑料、科研教育等行業作低溫或高溫干燥物料及烘烤之用,具有干燥物品速度快、污染小、不對需要干燥物品的內在質量造成破壞的優點,是環保綠色型的干燥設備,設備符合GMP要求。
三、真空干燥箱的工作原理:
真空干燥箱是將需要干燥的物料處于真空條件下進行干燥。它是利用真空泵進行抽濕抽氣,使工作室內形成真空狀態或者接近真空狀態,從而降低水的沸點,并利用一些加熱措施(可控制溫度,以防止一些物料不能承受的極限溫度),加快干燥的速度。真空干燥烘箱在夾層內設計了強制冷卻通風的風道,通風風道主要是用來強冷卻烘箱內壁板,烘箱內水蒸汽汽體接觸較冷的內壁板會迅速產生冷凝水淋下至冷凝水引水槽。 烘箱內設計冷凝水引水槽。冷凝水引水槽終端出水口直接連到抽真空接口排出,大大減少了冷凝水在烘箱內部二次產生水蒸汽。 烘箱內進氣口安裝1個氣流分流器,使進入烘箱的氣流不直接接觸物料,并可將烘箱內壁上的冷凝水快速吹至冷凝水引水槽。烘箱內加熱烘架為活動式,可以快速拆下清洗內部殘留物。
四、真空干燥箱的特點:
真空干燥箱設計有穿流式烘架,根據熱空氣上升的原理,充分利用各層烘架管傳導熱量,能在較低溫度下得到較高的干燥速率,熱量利用充分,主要適用于對熱敏性物料和含有容劑及需回收溶劑物料的干燥。在干燥前可進行消毒處理,干燥過程中任何不純物無混入,本干燥器屬于靜態真空干燥器,對干燥物料的形成不會損壞。
高效節能型真空干燥箱對含水量較高的物料干燥效率特別顯著,尤其對含水在30-90%的物料可縮短干燥時間35-40%。(如含水量為40%的物料,用常規真空干燥箱干燥需8-10小時達到干燥,用高效節能型真空干燥箱干燥只需5-6小時達到干燥),高效節能型真空干燥箱用水加熱溫度為65℃時,平均每小時去水0.51kg/㎡,用蒸汽加熱溫度為100℃時,平均每小時去水0.69kg/㎡。
真空干燥箱采用汽水兩用(即蒸汽加熱、熱水加熱)。可解決冬季有蒸汽汽源時用蒸汽,夏季無蒸汽汽源時用水加熱。
真空干燥箱內進氣口安裝1個氣流分流器,使進入烘箱的氣流不直接接觸物料。
箱體內4角全部采用光滑的R角,上下為拱形,無毛刺和凹凸不平的現象。

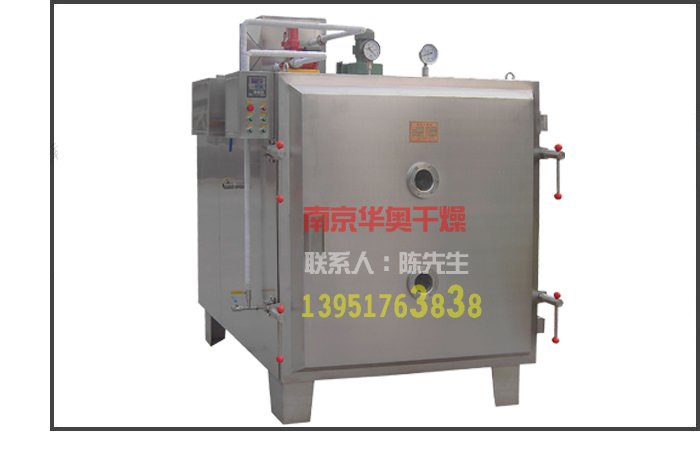

FZG-15型汽水兩用(高效節能)(外形圖),頂部配有密封的加熱水箱和冷熱水自吸泵,電器控制柜安裝在箱體側邊,完全智能控制,方便快捷。
FZG-15型汽水兩用(高效節能)型內部結構圖示。烘車共8層,每層可放4只烘盤,共32只烘盤。烘盤尺寸為460×640×45(mm)。
標準沖壓烘盤,尺寸為460×640×45(mm)
